一、電性能。

項目

測試端

技術要求

測試條件

電感量（L）

4—3

1.0MH

1KHZ 0.25V

漏感

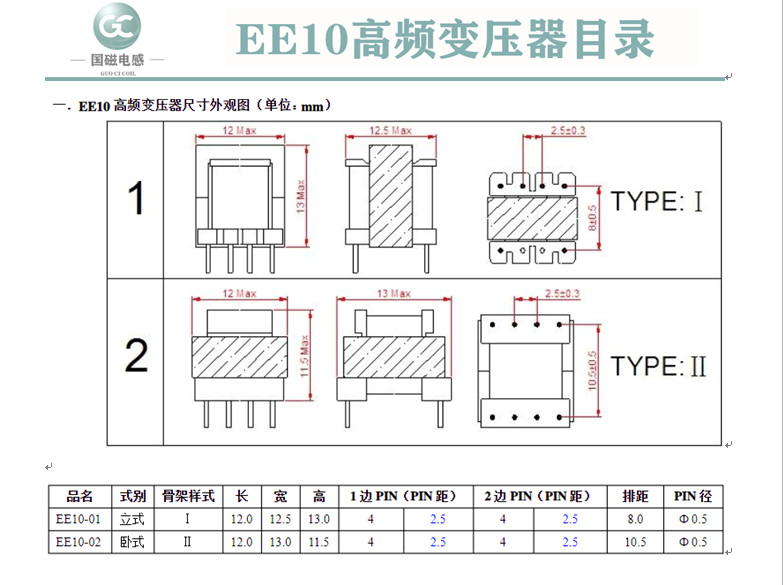

二、外形結構。（單位：mm）

普通EE10立式（4+2）骨架。

備注：1、空6、7腳。2、膠紙顏色：黃色。

三、原理線圈結構。

繞組

起腳—收腳

線徑

N1

2—1

0.15

N2

4—3

0.15

N3

5—8

0.15

四、材料明細。

N0

名稱

型號/規格

材質

01

骨架

EE10立式（4+4）

電木

02

磁芯

EE10

PC40

03

純銅漆包線

0.15

2UEW
