環形共模扼流電感線圈該怎么選？
共模扼流圈是一種電感濾波器，它阻止兩個或多個數據或電力線共有的高頻噪聲，同時允許所需的直流或低頻信號通過。普通模式(CM)噪聲電流通常是從不想要的無線電信號、無屏蔽電子、逆變器和電動機等源中輻射出來的。如果不經過過濾，這種噪聲會在電子電路和電路中產生干擾問題。
共模電感線圈是如何工作的？
在正�；虿顒幽Ｊ�(單扼流圈)中，電流在一條線路上從源到負載沿一個方向運動，在完成電路的返回線上向相反方向傳播。在共同模式下，噪聲電流在兩條線路上沿相同的方向傳播。

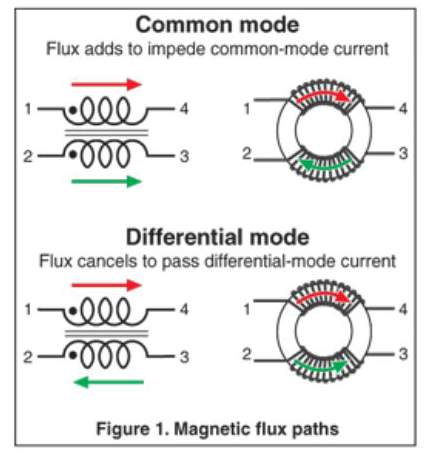

在共同模式下，一組線中的電流沿著相同的方向運動，因此組合的磁通會增加一個相反的磁場來阻止噪聲，如圖中所示的環形磁心中的紅、綠箭頭所示。圖1。在微分模式下，電流沿相反的方向運動，磁通會減去或抵消，這樣磁場就不會與正常模式信號相反。
如何選擇共模扼流圈？
選擇公共模式扼流圈的主要標準是：
所需阻抗：需要衰減多少噪聲？
所需頻率范圍：噪聲在什么頻率范圍內？
所需的電流處理：它必須處理多少差動模式電流？
什么類型的共同模式扼流圈制造？
線圈工藝為許多應用設計和制造各種通用模式。在下面選擇一個類別，或者使用我們的工具之一為您的應用程序找到正確的公共模式瓶頸。
安裝共模電磁干擾扼流圈
無錫國磁電子元器件制造公司線圈低成本高性能表面安裝電力線共模扼流圈有各種各樣的尺寸和包裝。他們的設計是為了消除交流線路傳導的公共模式噪聲跨越廣泛的頻率范圍，高達1500伏的隔離。這些共模扼流圈可以在從0.06安培到15安培的廣泛電流范圍內工作，在需要線路濾波的地方提供衰減，例如在開關模式電源中。
共模電感磁干擾扼流圈
共模扼流圈的設計是為了在最寬的頻率范圍內提供最高的共模阻抗。這些部件對于任何需要高直流電流偏置的應用程序都是非常理想的，并且非常適合在開關模式電源中使用。這些共模扼流圈在濾波等幅值同相信號的電源和回線時是最有效的。差分模式電感可用于濾波出相位或不均勻的幅度信號
|
